¡¡CONTENEDOR BELGRANO!!
BIENVENIDOS
Hola Comunidad,entre varios usuarios hemos pensado hacer un documento a modo de contenedor de informacion del gigantesco hilo Belgrano.
A fin de facilitar a los nuevos y no tan nuevos usuarios los datos mas importantes de construccion,desarroyo,optimizacion ,enlaces,etc.
En un principio este hilo se mantendra cerrado,iremos poniendo la informacion ordenada y lo mas entendible posible,luego copiare los mejores post del hilo aqui,asi sera mas facil de acceder a toda la valiosa informacion contenida en el.
ESTAMOS EN CONSTRUCCION!!
Pdf Mandarache&Chalenger (Act. del 05-05-2010: ultima actualizacion)

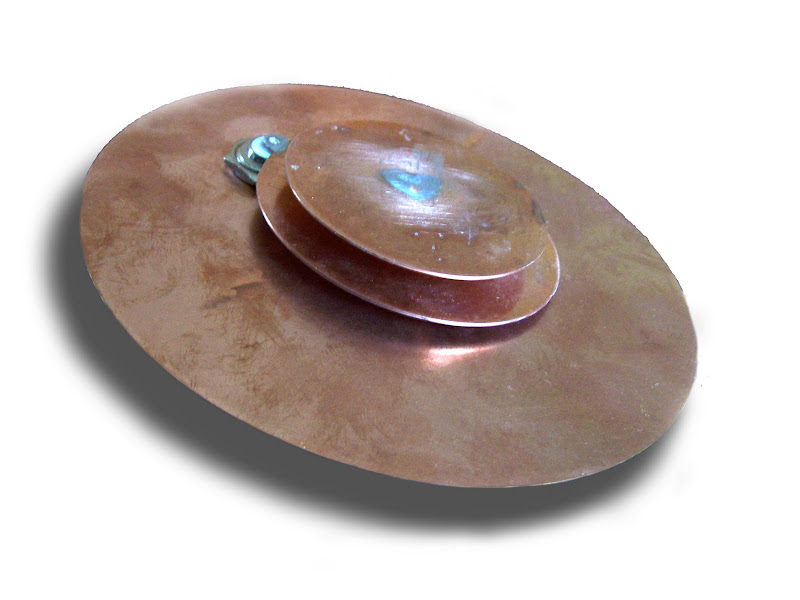

Nucleos Belgrano originales Mandarache
Plantilla Chalenger para cerco sinusoide
A CONTINUACION LOS INCREIBLES LOGROS CONSEGUIDOS CON ELLA
Todos los post que continuan son escritos por Mandarache:
The eagle has landed.
Antecedentes:
Para los que han seguido el hilo desde el principio y para los que se han incorporado mas tarde:
Hace unos 8 meses que se diseñó el “ SRM “ , con esa antena recibí en el verano del 2009 paquetes esporádicos desde Ibiza , se alcanzaba a ver el SSID del AP , esa tarde se recibieron paquetes desde Ibiza y Formentera.
Al poco me desplacé a Cabo Tiñoso y logré recibir paquetes de Oran ( Argelia ) , en lo que podría ser el primer enlace intercontinental doméstico Europa-Africa.
El amigo Maquia logró con ese mismo “ SRM “ navegar someramente a más de 80Km
Hoy.
Con el diseño del nuevo Belgrano , he podido dar un paso más allá , el Belgrano no es una única antena , es una línea de antenas de nuevo diseño , de éste modo hoy tengo Belgranos Direccionales , Omnidireccionales y Sectoriales, todos ellos con la intención de lograr un enlace Europa – Africa , en mi caso la zona de la que ya pude recibir paquetes con el “ SRM “ es Oran en Argelia , todas las pruebas van encaminadas a éste fin.
Mi objetivo es navegar , aunque sea de manera pobre con algún AP situado en Africa
Esta tarde probando el nuevo Belgrano V2 he logrado por primera vez y sin proponérmelo navegar muy someramente con un AP ( ABIERTO Y SIN ENCRIPTAR ) situado en Ibiza , lo he logrado SIN AMPLIFICACION ADICIONAL , si bien es cierto el Router tiene 400mw.
Probando con el router TP-link he visto un AP , el mismo que el del verano pasado , llamado “ Petunia Ibiza “ , el enlace ha sido logrado con la parabólica de 1.20 , el nuevo iluminador Belgrano V2 y dicho router.
Ha conseguido negociar la IP y ha logrado abrir la página inicial de Terra , al poco el enlace se ha cortado , ha sido un enlace breve , con cortes , pero HA SIDO UN PASO ADELANTE , HAN SIDO 248Km.
Os anexo los datos, en la primera imagen la antena con el Belgrano , luego los datos del router y por último el enlace visto con Google Earth.
Próximamente al asalto definitivo de Africa.
Un saludo.
Enlace 2.4 Ghz Bidireccional de 402 Km Murcia - Mallorca
El día 11 de julio de 2010 se ha logrado un enlace bidireccional de 402 Km , entre un punto del campo de Murcia y Mallorca.
Este logro es fruto del trabajo realizado íntegramente en el Foro de Zero13 wireless por el equipo de desarrollo del " Proyecto Belgrano ":
http://www.zero13wireless.net/foro/s...abolica+casera
Formado por un heterogéneo grupo de compañeros de diferentes nacionalidades.
En el hilo del Proyecto Belgrano se ha constatado un fenómeno aún no explicado y que todavía es objeto de estudio por el cual estamos recibiendo señales wifi de 2.4Ghz sin posibilidad de continuidad visual.
Hace más de seis meses se logró un breve enlace bidireccional con Ibiza de 248Km el cual nos animó a intentar estabilizar dicho enlace e incluso superarlo.
El pasado día 11 de Julio de 2010 tras semanas de observación de las señales de AP´s procedentes de la Islas Baleares y la verificación de algunos de esos puntos , procedimos a ajustar una Cantenna Belgrano de 10.5cm sobre una parabólica de 1.20cm para intentar un enlace bidireccional.
El equipo utilizado ha sido equipo casero en su totalidad , desde la antena Belgrano hasta el equipamiento wireless que ha sido la genial WL-682 con chipset prisma y un amplificador de 1w.
Se ha establecido el enlace por tres veces , la parabólica se encuentra apuntando 5º de elevación sobre la línea de suelo horizontal y está situada a 107 metros sobre el nivel del mar.
Se ha establecido el enlace sobre un AP abierto que pertenece a un conocido puerto deportivo situado en Mallorca.
La verificación del punto de acceso ha consistido en la geolocalización desde la página de “ www.adslayuda.com” en el apartado de localización de Ip , arrojando un resultado irrefutable sobre la situación de la IP en Palma de Mallorca , todo ha sido grabado a tiempo real sobre la pantalla del ordenador con el programa “ Cantasia Recorder , no caben dudas , el enlace ha sido establecido y puede ser reproducido.
El video ya está disponible en el servidor del Foro Zero13 wireless y poco a poco iremos añadiendo más información , imágenes e incluso videos.
Lejos de ser el final, éste logro es solamente el principio , el grupo de desarrollo está realizando unas magníficas parabólicas caseras de foco centrado:
http://www.zero13wireless.net/foro/s...abolica+casera
con las que próximamente y con un alimentador Belgrano optimizado , intentaremos enlaces aún mayores y más estables.
Con esas magníficas parabólicas caseras , queda claro nuestro objetivo de realizar todos nuestros trabajos con medios caseros y al alcance de un usuario medio.
Un saludo.
Video de la Sesion/Enlace
http://www.youtube.com/watch?v=kRwrSQvObjQ
Nuevo record absoluto enlace bidireccional 883 km en 2.4 ghz - nucleo belgrano
Esta tarde 15 de Agosto de 2010 se ha logrado un nuevo enlace de 883 km sobre el mar , entre un punto del Campo de Cartagena y la Isla de Cerdeña.
Ha sido un enlace muy breve en el que se ha cogido Ip por DHCP , no ha sido posible la navegación , en próximos días y con nuevos ajustes lo lograremos sin duda.
La verificación ha consistido en la geolocalización por parte de una página independiente perteneciente al genial Samy Kamkar:
http://samy.pl/mapxss/
Os anexo imágenes del proceso de enlace con datos sobre la señal y la IP asignada , existe un video grabado que va a ser subido al foro.
El equipo empleado ha sido la genial WL-682 con un amplificador de tan sólo 1w , sobre la genial parabólica diseñada y creada por el compañero Maquia con el asesoramiento del compañero Chalenger:
http://www.zero13wireless.net/foro/s...abolica+casera
y por supuesto como iluminador el núcleo Belgrano desarrollado integramente por miembros de éste foro.
Agradecer a todos los miembros del foro su apoyo y especialmente al Maestro Zero13 por su apoyo y liderazgo sin el cual no hubiera sido posible.
Un saludo.
Archivos adjuntados
http://www.zero13wireless.net/foro/a...0&d=1281903761
Nuevos datos desde Italia verifican el enlace.
Primeramente agradecer a los compañeros que desde Italia han aportado los datos , gracias por haberse tomado las molestias de desplazarse hasta Montiferru y tomar fotos de las antenas con las que hemos enlazado.
In primo luogo ringraziare i colleghi che l'Italia hanno fornito informazioni, grazie per aver toamdo il disagio di un viaggio in Montiferru e scattare foto delle antenne con cui abbiamo legato.
Nos han indicado además el enlace a Street View:
http://maps.google.it/maps?f=q&sourc...77.78,,0,-6.77
Estamos trabajando sobre un nuevo núcleo optimizado para estas distancias extremas.
Esta tarde con los nuevos datos calcularé la distancia exacta del enlace.
Por último agradecer de nuevo a nuestros compañeros italianos su dedicación .
Stiamo lavorando su un nuovo kernel ottimizzato per queste distanze estreme. Questo pomeriggio i nuovi dati calcolare la distanza esatta del collegamento. Infine ringraziare ancora una volta i nostri colleghi italiani per il loro impegno.
Un saluto.Un saludo.
A continuacion "SOLO RECEPCION"
10.800Km Japón y Korea.
Están en la línea de Mónaco y alineados , una vez más vuelven a ser puertos en su mayoría.
Una Mac clonada sería arbitraria y en cualquier caso solamente se mostraría un resultado , tengo más y más pruebas.
16 Exp 16 calcular el número de millones de Mac´s que salen , probar a sacar aleatoriamente unas mac´s .
El 95% de las recepciones son puertos con equipos de marca , Estas alineaciones no son fruto del azar , Hamburgo ( Alemania ) , Noruega:
Cinco AP´s de Gibraltar erroneos , imposible:
Eso son datos , ahí tenéis las Mac´s , la sensibilidad del Belgrano es inigualable , pregúntale a Maquia , el Belgrano + Antena de Maquia está recibiendo a más de 10.800Km , aún hay más.
Coast to Coast en línea recta , pasando por Ontario ( Canadá )
Se forman tuneles en los que la propagación rompe la reglas establecidas y llegan donde no deberín llegar , nada se escapa al Belgrano , no puede ser casualidad:
¡ Que viva Mexico !
Tantos Mexicanos compañeros de viaje , ¿ sería posible corroborarlo y conseguir unas fotos ?
Dos AP´s de Mexico casi juntos y ninguno más no puede ser un error.
Tengo una captura de Florida ligeramente desviada , hay un corredor Mexico - Florida - España.
Google Streetview cazado por el Belgrano.
Una captura muy curiosa , los de Google debieron embarcar los coches en un Ferri pero iban capturando , recibieron de Tarifa y el GPS les fijó las coordenadas en las que estaban en ese momento , por eso cuando he recibido de Tarifa , me lo fijan sobre el mar , por que ellos lo pillaron sobre el mar.
Hay unas capturas sobre el mar en el puerto de Alicante, Seguramente irían en el Ferri a Ibiza.
Las rutas del Norte de Europa:
Un saludo
A CONTINUACION IREMOS COPIANDO LOS POST MAS CONCLUYENTES DEL HILO CANTENNA BELGRANO
CONSTRUCCIÓN:
... tengo una comparativa con una antena parrilla de 14 dBi's en una zona a 300 mts de altura.
